弛張篩介紹

弛張篩是我廠生產的一種新型篩分機械。該機采用雙質體亞共振原理，通過傾斜篩箱上安裝的彈性篩面的弛、張運動拋擲物料的篩分機。其主要特點是篩分效率提高，處理量大，動負荷小，功耗少，噪聲低，因此應用較為廣泛。在這個過程中，彈性聚氨酯篩面以每分鐘800次的頻率連續不斷地擴張、收縮，從而獲得很高的加速度（50g），有效地防止了篩孔堵塞。

使用優勢

1、由于篩面做弛張運動能夠傳遞給物料50G的加速度，所以能夠篩分難篩物料，篩孔不容易堵塞。

2、將香蕉篩和弛張篩的各自優點有機地融合在一起。入料端物料速度快、料層薄，大量物料透篩，處理量高。排料端篩面傾角低，物料速度慢，這得以將剩余的篩下物徹底透篩，達到非常高的篩分效率。
3、線性運動的箱式激振器可靠性高、維護簡單。
4、弛張篩的聚氨酯篩板是通泰機械公司特殊設計的，以承受50g的振動強度以及每分鐘800次的曲張，篩板使用壽命長、篩機坐落在空心的橡膠彈簧上，產生的噪音小，而且橡膠彈簧壽命長。篩機和支撐結構承受的載荷比傳統的弛張篩小得多（盡管弛張篩能產生50g的振動強度，遠大于傳統篩機的5g）。

5、篩分機側部“U”形設計以形成密封，側板無磨損，而且防止了篩上物進入篩下、篩板用楔形橡膠條固定，不需要任何螺栓，拆裝方便、快捷、篩分機轉動部件少，運行可靠性高，日常維護工作量少，利用率高、浮動篩框振幅可調馳張篩技術參數：

弛張篩工作原理

弛張篩是雙質量振動系統，采用聚氨酚橡膠篩面，支承篩面的任意兩根相鄰橫梁都分別屬于兩個振動質體，其中一個質體是篩箱，另一個質體是配重。在工作時，篩網交替地拉緊和松弛，使物料產生前進彈跳運動，可避免物料黏附篩網并堵塞篩孔。當兩質體相差二相位振動時，任意兩根相鄰橫梁時而靠近，時而遠離，彈性篩面也相應時而松弛，時而張緊，即篩面隨篩箱作牽連運動的同時，還相對篩箱作相對運動。這種弛張運動不僅使篩孔不斷產生變形，而且大大增加了篩面的振動強度，從而有效地克服了篩孔堵塞現象，顯著提高了篩機處理能力。但是因篩箱的振動強度并不大，故機械強度容易保證，但篩面的振動強度較大且反復變形，故篩面壽命較低。

內部原理結構圖紙

物料篩面運行原理圖

弛張篩參數

篩機寬度從1000mm至4300m       長度從4m至12m       篩機傾角從5度到30度       篩面單層、雙層和三層       煤炭應用中干篩分級粒度范圍為3mm-50mm       處理能力能大于1500噸/小時(取決于分級粒度)

弛張篩對照參數

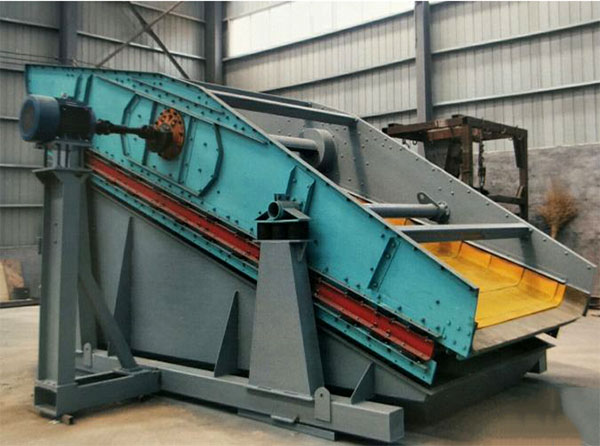

真機圖片

單層弛張篩

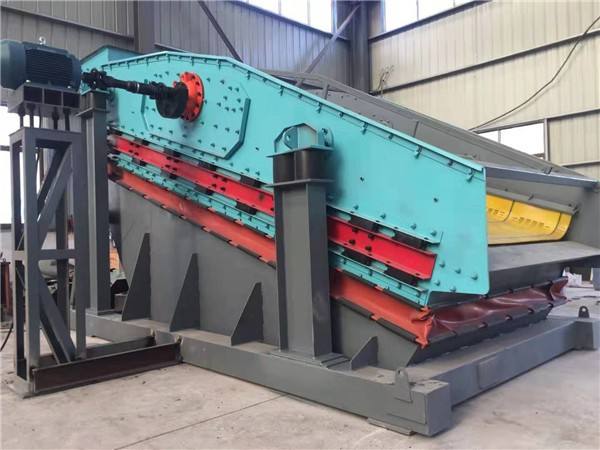

弛張篩真機圖片

封閉式弛張篩

簡單封閉弛張篩

弛張篩激振器

與振動篩的區別

    第一，振動原理不同：普通的振動篩只是由于激振器產生圓振動或線性振動，篩面與振動篩是一體振動；而弛張篩的振動是由兩局部組成，由激振器產生圓振動或線性振動以及浮動篩框產生的篩面馳張振動，這樣能夠保證篩孔不易梗塞。
    第二：弛張篩篩分物料振動強度大，由于雙重振動原理可使篩分物料產生50g的振動強度，而普通振動篩只能到達5g的振動強度，所以弛張篩能到達很高的篩分效率。
    第三：弛張篩篩分物料的順應性強，能處置濕粘的難篩物料，且不梗塞篩孔。
    第四：由于振動原理的先進性，整體的弛張篩質量輕，選用驅動電機功率低。
    第五：設備維護運轉費用低，由于弛張篩采用原裝整體進口，比普通振動篩設備的運轉平安系數高，同時設備自身轉動部件少，維護工作量少，維修便當簡單、費用低。
