鏈條式提升機
應用行業：化工、醫藥、食品、造紙、冶金、建材、橡膠、機械
適用物料：塊料，顆粒物料
價格區間：1萬-50萬 處理能力：1-200t/h
適用物料：塊料，顆粒物料
價格區間：1萬-50萬 處理能力：1-200t/h
全國銷售熱線：
13460427940
鏈條式提升機
鏈條式提升機是指鏈條帶動料斗提升物料的一種提升機，鏈條形式主要有環鏈和板鏈，根據客戶要求，可以選擇不同鏈條形式，環鏈的結構和制造比較簡單，與料斗的鏈接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損。

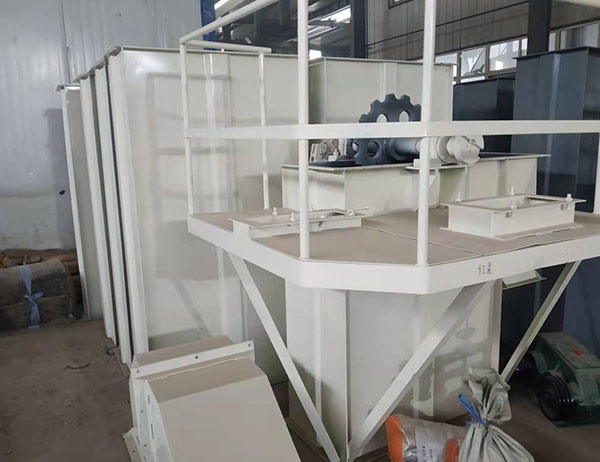

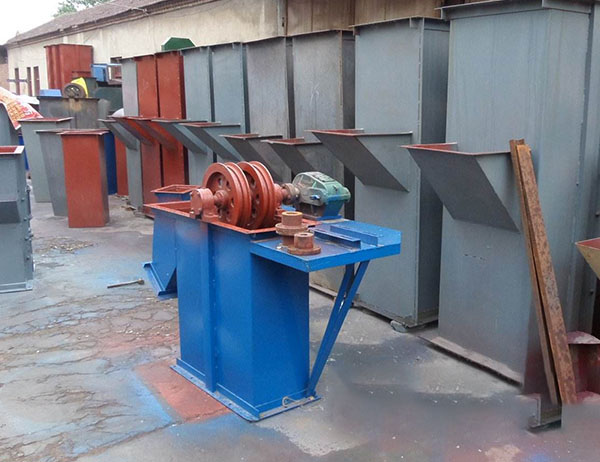

廠家真機

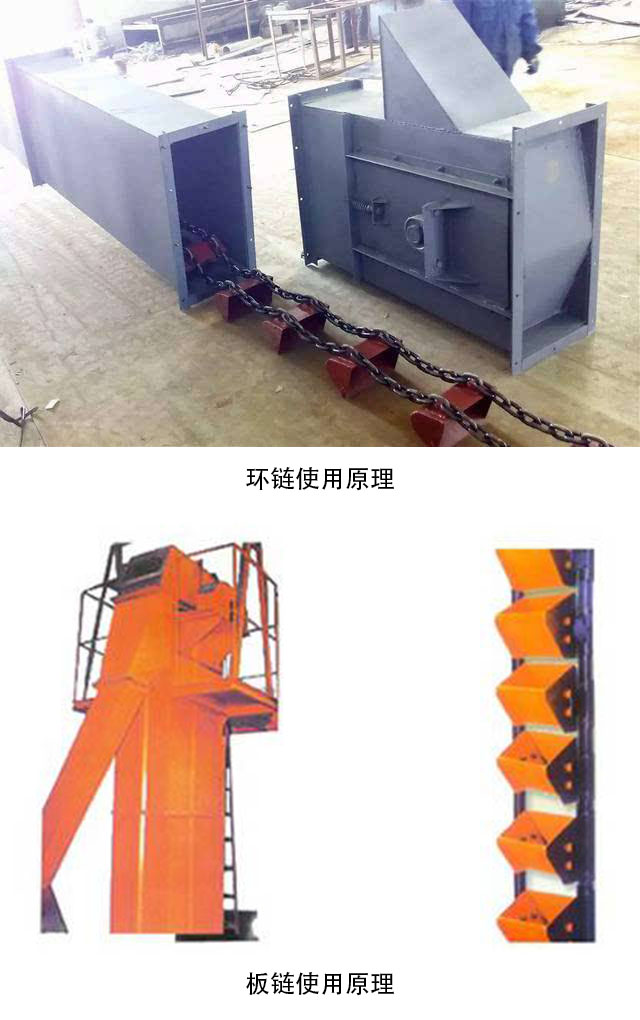

結構原理圖
鏈條圖片

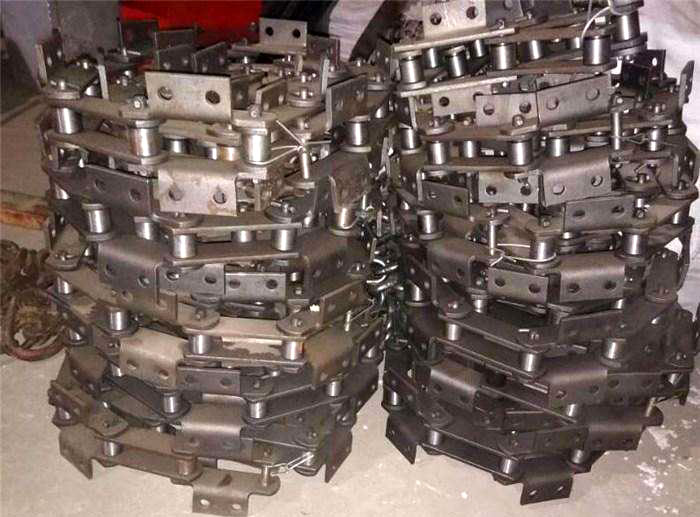

板鏈照片

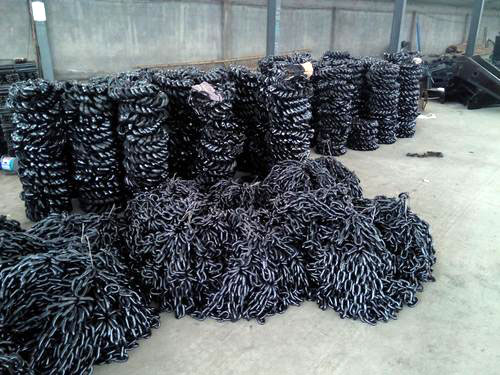

環鏈照片
關鍵參數表
| 型 號 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
| 料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
| 輸送能力，m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| 料斗 | 料斗容量 | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| 斗距 | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
| 鏈條 | 園鋼直徑 x節（mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
| 單鏈條破 斷強（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
| 料斗運動 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
| 傳動鏈輪轉數 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
| 輸送物料的 最大塊度 | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||
| 型號 | 輸送能力 （米3/時） | 斗速 （米/秒） | 主軸轉速 （轉/分） | 物料粒度 （毫米） | 料斗 | ||
| 容積（升） | 斗寬（毫米） | 斗距（毫米） | |||||
| NE15 | 15 | 0.5 | 15.54 | <40 | 2.5 | 250 | 203 |
| NE30 | 32 | 16.45 | <50 | 7.8 | 300 | 305 | |
| NE50 | 60 | 16.45 | <50 | 15.7 | 300 | 305 | |
| NE100 | 110 | 14.13 | <70 | 35 | 400 | 400 | |
| NE150 | 170 | 14.13 | <70 | 52.2 | 600 | 400 | |
| NE200 | 210 | 10.9 | <100 | 84.6 | 600 | 500 | |
| NE300 | 320 | 10.9 | <100 | 127.5 | 600 | 500 | |
| NE400 | 380 | 8.3 | <120 | 182.5 | 700 | 600 | |
| NE500 | 470 | 7.1 | <120 | 260.9 | 700 | 700 | |
| NE600 | 600 | 7.1 | <120 | 33.2 | 700 | 700 | |
| NE800 | 800 | 6.2 | <140 | 501.8 | 800 | 800 | |
